PCB para teste de CPU Zilog Z80

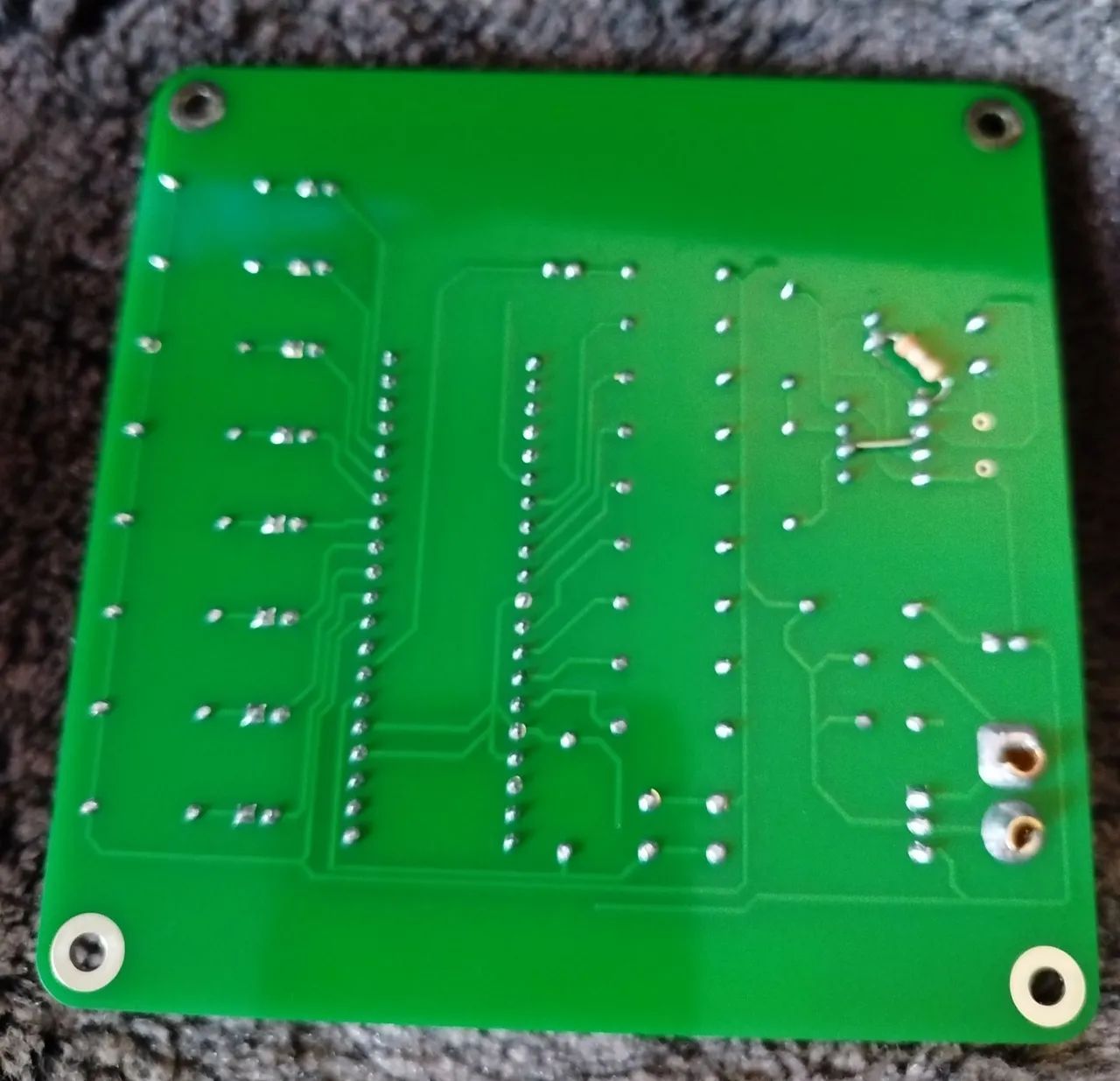

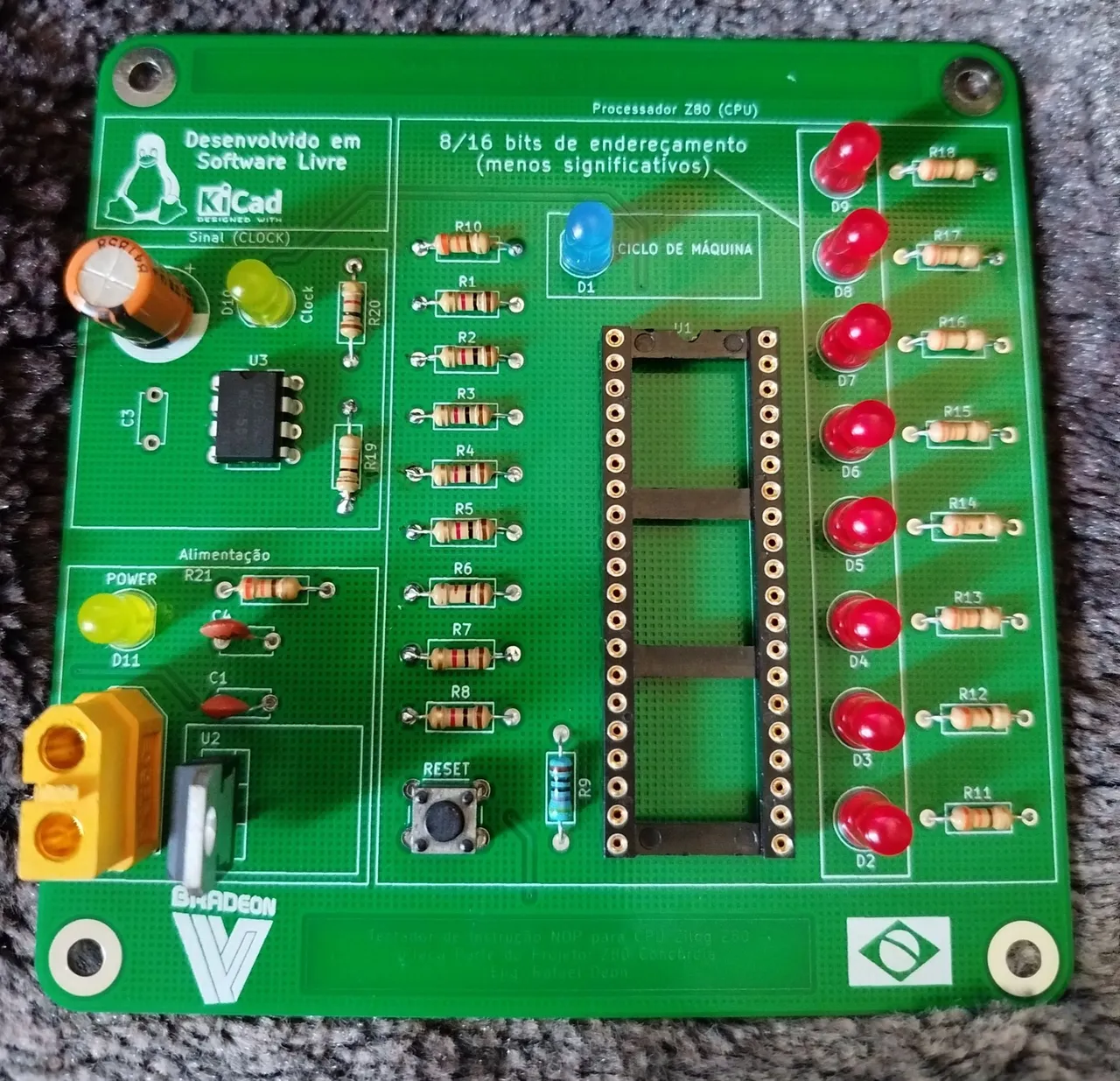

Placa de circuito impresso (PCB) projetada para testar a CPU Zilog Z80. Ideal para estudantes, entusiastas de eletrônica e retro computação, restauradores de MSX, ZX Spectrum, Commodore e outros e que desejam explorar o funcionamento de processadores de 8/16 bits. Uma ferramenta essencial para aprendizado e desenvolvimento. Esta placa aplica o teste de instruções NOP da própria arquitetura do cpu Z80. O objetivo principal é confirmar se o CPU consegue realizar três operações básicas: 1-Buscar uma instrução na memória. 2-Executar essa instrução. 3-Incrementar o contador de programa para ir para a próxima instrução. A placa irá demonstrar através dos 8 LEDS se a CPU é capaz de realizar estas 3 operações acima e ainda testará a porta de endereçamento de A0 à A8. Os leds executaram uma contagem binária ordenada de forma lenta afim de poder ser acompanhado por observação em alguns minutos até que todos os 8 leds estiverem ligados caso o CPU estiver minimamente OK. Em caso contrário a CPU já estará comprometida.

Detalhes

CategoriaPeças De Hardware

CondiçãoNovo

TipoPlacas-mãe
